Technische Architektur

Technische Architektur von Leadify

Leadify basiert auf einer klar strukturierten Drei-Schichten-Architektur, bestehend aus Frontend, API-Schicht (FastAPI) und Backend (Geschäftslogik und Datenbankzugriff). Die persistente Datenspeicherung erfolgt über eine relationale MariaDB-Datenbank, welche über standardisierte SQL-Abfragen angesprochen wird und unabhängig von der Anwendung mit gängigen Verwaltungstools gepflegt werden kann.

Zu Beginn des Projekts bestand keine klare Trennung zwischen Frontend und Backend. Die Flet-Anwendung griff direkt auf die Datenbank zu, wodurch Präsentationslogik und Datenzugriff eng miteinander gekoppelt waren.

Im Verlauf der Entwicklung wurde die Architektur gezielt in ein Drei-Schichten-Modell überführt, um insbesondere Wartbarkeit, Skalierbarkeit und Erweiterbarkeit zu verbessern. Hierbei wurde FastAPI als zentrale Schnittstelle zwischen Frontend und Backend eingeführt.

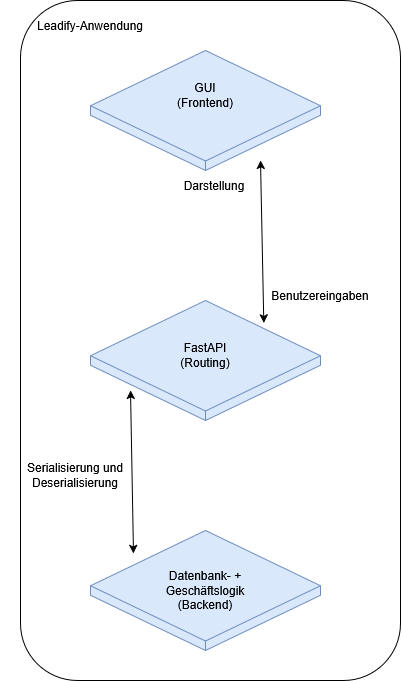

3 Schichten Modell

Kommunikationsstruktur

Das Frontend ist für die Darstellung der Benutzeroberfläche sowie die Verarbeitung von Benutzereingaben verantwortlich. Die Kommunikation mit dem Backend erfolgt ausschließlich über die FastAPI-Schnittstelle mittels HTTP-Anfragen im JSON-Format.

Die API-Schicht (FastAPI) übernimmt dabei folgende Aufgaben:

  • Entgegennahme und Validierung von Anfragen
  • Serialisierung und Deserialisierung von Daten (JSON ↔ Python-Objekte)
  • Weiterleitung der Anfragen an die Backend-Logik
  • Rückgabe der verarbeiteten Ergebnisse an das Frontend

Das Backend verarbeitet die eingehenden Anfragen innerhalb der Geschäftslogik. Diese ist in Form von sogenannten Manager-Klassen strukturiert (siehe Klassendiagramm).

Zu den zentralen Aufgaben gehören:

  • Umsetzung der Geschäftsprozesse
  • Durchführung von Datenbankoperationen
  • Validierung von Benutzerrechten und Rollen

Beispielsweise wird überprüft, welche Benutzerrolle (z. B. Vertriebsmitarbeiter oder Abteilungsleiter) eine Anfrage stellt, um ausschließlich autorisierte Daten und Funktionen bereitzustellen.

Schichtentrennung im Überblick

Die Architektur folgt einer klaren funktionalen Trennung:

  • Frontend Benutzeroberfläche und Interaktion (User Experience, Eingaben, Darstellung)

  • API-Schicht (FastAPI) Kommunikationsschnittstelle, Datenformatierung und Request-Verarbeitung

  • Backend Geschäftslogik, Datenverarbeitung und Datenbankzugriff

Ausführliche Veranschaulichung mit Beispiel

Die praktische Umsetzung der beschriebenen Architektur wird exemplarisch im Abschnitt Lead Status Modul dokumentiert. Anhand dieses Moduls lässt sich der vollständige Kommunikationsweg – von der Benutzerinteraktion im Frontend über die FastAPI-Schnittstelle bis zur Datenbankabfrage im Backend – konkret nachvollziehen.
